IH 474 nostolaite vika

International ja uudempien Case IH-traktoreiden keskustelualue

IH 474 nostolaite vika

ViestiKirjoittaja MaksiW » 05.03.2017 15:59

Tere. Ostin eka raktorini IH474 VM.74.
Ostaessa toimi nostolaite jokseenkin hyvin, mutta nyt tuli mystinen vika.
Eli nostolaite nostaa, muttei meinaa laskea. Eli siitä nostovivusta nousee, mutta ei laske. Vetovastus vivusta sitä saa jotenkin laskettua sitten alas kun hieman tönii sitä vipua. Tuntuu kuin joku vipu/ venttiili jumittaisi.
Käynnistäessä, nostolaite nousee ylös vaikkei vipuihin koske.
Öljyt ja suodatin vaihdettu.
Kiitos jos joku osaisi jelppiä.
MaksiW

Viestit: 8
Liittynyt: 05.03.2017 15:44

Re: IH 474 nostolaite vika

ViestiKirjoittaja IH 674 » 05.03.2017 18:11

Tere tere Minkä työkone oli perässä kun vika ilmeni.
Vaikuttaa siltä että nostolaitteen sisäiset vivut eivat ole oikein.
Istuimen alta löytyy avattava luukku nostolaitekannen päältä,siitä näkee
nostoventtiilin ja osan vivuista jotka liikuttaa venttiiliä,siitä voi kokeilla
laskeeko nostolaite kun jollain kangella painaa karaa sisään päin, jos laskee
niin vika on vivustossa.
Avatar
IH 674

Viestit: 352
Liittynyt: 03.03.2014 20:34

Re: IH 474 nostolaite vika

ViestiKirjoittaja MaksiW » 06.03.2017 13:08

Jep. Eli levy on perässä.
Sain sen luukun auki ja kuten sanottua, sen karan todellakin sai työnnettyä sisään, jolloin nostovarret laski hyvin alas.
Olen päivän kohta pohtinut, jotta minkä voimalla tuon karan pitäisi liikkua sisälle? Onko jotenkin jousikuormitteinen, vai..
Liitteet
MaksiW

Viestit: 8
Liittynyt: 05.03.2017 15:44

Re: IH 474 nostolaite vika

ViestiKirjoittaja IH 674 » 06.03.2017 17:06

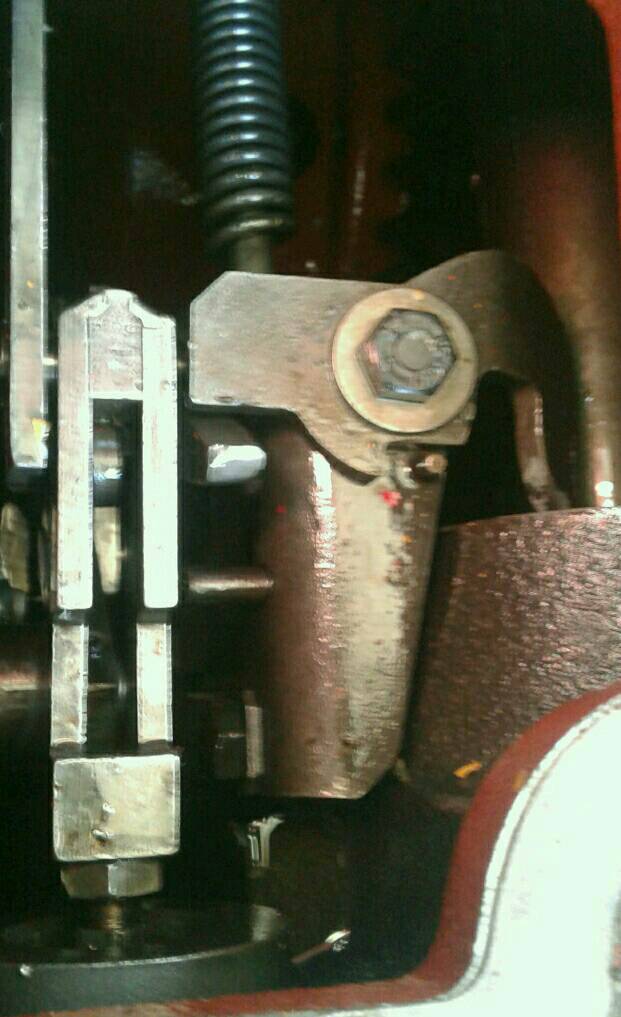

Kuvassa näkyvän jousen sisällä on vapaana oleva tanko, joka joskus
menee tapin ohi jossa jousi on kiinni, sen saa paikoilleen luukusta.
Toinen mahdollisuus on että ohuempi lattaraudasta tehty tanko on
poikki tai pudonnut tapistaan pois eli siellä on kaksi pikää tankoa ja jousi.
Avatar
IH 674

Viestit: 352
Liittynyt: 03.03.2014 20:34

Re: IH 474 nostolaite vika

ViestiKirjoittaja MaksiW » 06.03.2017 21:28

No oli justiinsa niinkuin sanoit. Tanko oli tapilta ohitse. Nyt tuntuisi pelaavan ylös/ alas.
Tein vaan asennusvirheen, kun työnsin putkisokkaa, joka pysäyttää sen kielekkeen, liian syvälle kun koetin tehdä tilaa. Nyt on haaste onkia se pihalle takas sieltä reijästä.
Kiitos kuitenkin paljon avusta. Enpähän tuota muutoin olisi saanut toimimaan.
MaksiW

Viestit: 8
Liittynyt: 05.03.2017 15:44

Re: IH 474 nostolaite vika

ViestiKirjoittaja MaksiW » 07.03.2017 14:25

No niin, nyt sai putkisokan työnnettyä takasin, vehkeet kasaan ja pääsi lumihommiin.
Jäi tuosta tangosta joka jousen sisällä, mietityttämään että miksi tuosta tehty tuollainen. Tuntuu että lähtee todella helposti paikoiltaan.
Onkohan näihin kotimekaanikot keksineet parempaa ratkaisua tangon paikoillaan pysymiseksi..
Löytyisiköhän tähän 474 malliin korjausopasta?
Kiitos vielä kertaalleen IH 674, hyvät neuvot olivat tarpeen.
MaksiW

Viestit: 8
Liittynyt: 05.03.2017 15:44

Re: IH 474 nostolaite vika

ViestiKirjoittaja IH 674 » 07.03.2017 16:47

Jousi/tappi systeemi kuuluu painonsiirtojärjestelmään jonka tunnustelutappi
on työntövarren korvakkeen takana,johonka kohdistuneet iskut ehkä
aiheuttaa kyseisen vian. Korvakkeeseen kannattaa tehdä sulkupalat, jotka
tulee korvakkeen yläosan ja rajoitinkynnen väliin molemmin puolin.
Painonriirtoa ei oikeastaan tarvi missään muussa työssä kuin kynnössä.
Avatar
IH 674

Viestit: 352
Liittynyt: 03.03.2014 20:34

Re: IH 474 nostolaite vika

ViestiKirjoittaja mackaiveri » 15.03.2017 11:47

Moi

Käykö mallin 454 tai 574 korjausopas? Voisi semmonen CD löytyä, englanninkielisenä.
mackaiveri

Viestit: 12
Liittynyt: 30.05.2016 21:26

Re: IH 474 nostolaite vika

ViestiKirjoittaja MaksiW » 17.03.2017 11:27

Koneeltahan nuo erilaisia.. ?
Onko cd llä hydrauliikka- kaaviot / räjätyskuvat ym. Nuo varmaan likimain samanlaiset näissä natikoissa?
MaksiW

Viestit: 8
Liittynyt: 05.03.2017 15:44

Re: IH 474 nostolaite vika

ViestiKirjoittaja mackaiveri » 20.03.2017 11:45

Moi
Käsittäkseni hydrauliikka on sama.

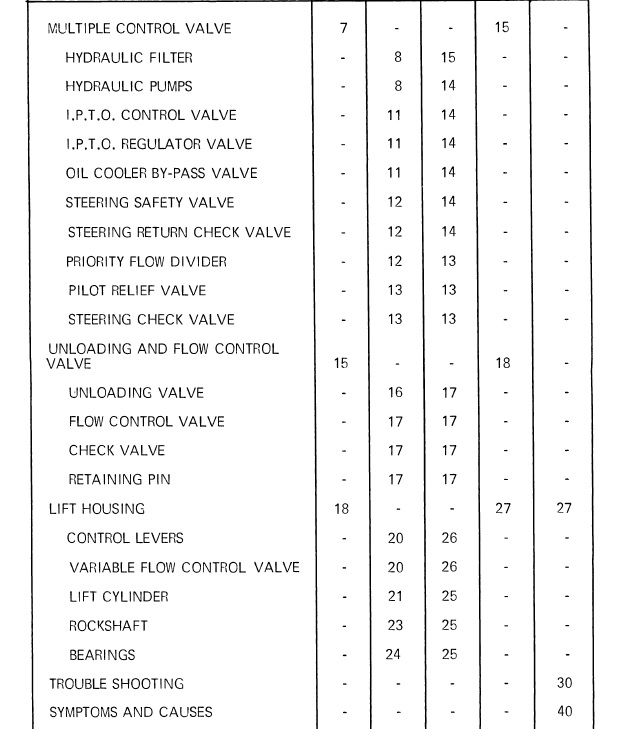

Ohessa hydrauliikan sisällyluettelo.

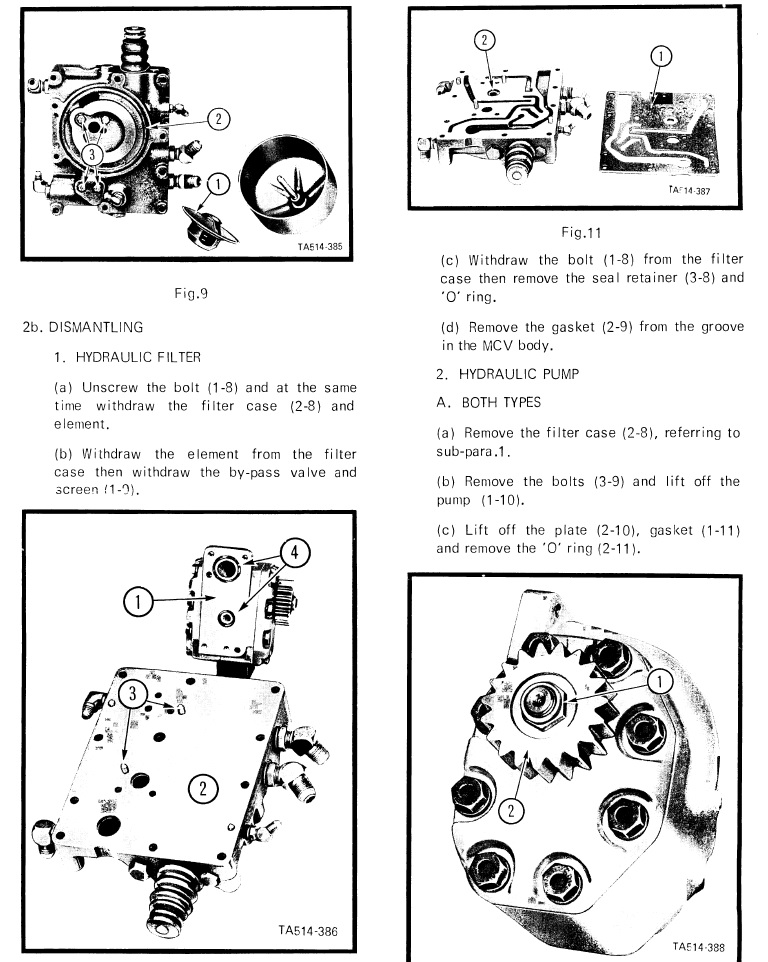

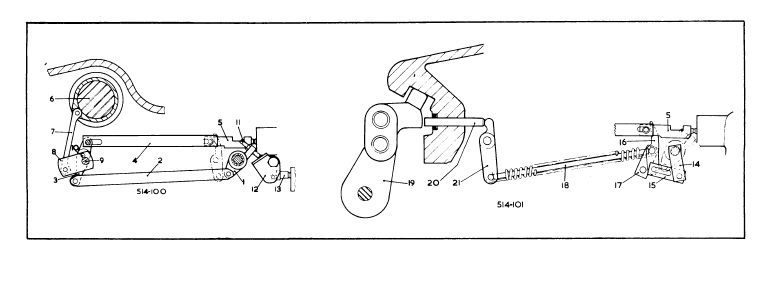

Kuvia on melkein joka sivulla mutta varsinaisia räjäytyskuvia ei ole.Alla kuva vivuista ja pumpusta.



mackaiveri

Viestit: 12
Liittynyt: 30.05.2016 21:26
