585XL lisähydrauliikka

ViestiKirjoittaja mackaiveri » 06.03.2019 12:07

Miten olis helpoin lisätä 2 2-toimista lohkoa natikkaan.
Ostamalla 2x lohko ja kytkemällä olemassaolevien lohkojen päähän jossa nuo korkit?Ylempi paine, alempi paluu?
Tarviiko itse päätyä muuttaa?Eikö kierto pidä päädyssä katkaista että tulee paine uudelle lohkolle.
mackaiveri

Viestit: 81
Liittynyt: 30.05.2016 21:26
Paikkakunta: Salo

Re: 585XL lisähydrauliikka

ViestiKirjoittaja IH 674 » 06.03.2019 12:52

Lisäventtiili kytketään ennen varsinaista venttiilistöä, ottamalla lyhyt mutkaputki pois, (joka on paluuputki)
ja laittamalla siitä kierron lisäventtiilille ja paluu toiseen liittimeen, silloin tulee sarjaankytkentä.
Koskee Bosch venttiilistöä.
Avatar
IH 674

Viestit: 628
Liittynyt: 03.03.2014 20:34

Re: 585XL lisähydrauliikka

ViestiKirjoittaja mackaiveri » 06.03.2019 15:00

Ajattelin sitä lohkojen päätyä kun on "helpossa" paikassa. Samalla tavalla öljy kiertää siinä.
Alkuperäiset lohkot on neljällä pultilla kiinni.Mistä tiedän että lohkot on Bosch?

Onko se tuo mutkaputki. Se on vissiin penkin ja hytin alla?



mackaiveri

Viestit: 81
Liittynyt: 30.05.2016 21:26
Paikkakunta: Salo

Re: 585XL lisähydrauliikka

ViestiKirjoittaja IH 674 » 06.03.2019 16:36

Jos venttiili on kuvan näköinen niin on Bosch, toinen vaihtoehto on kontak.

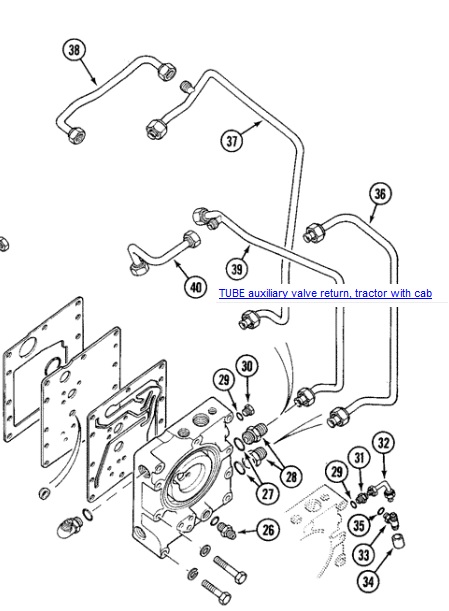

Putkikuvaan on piirretty molemmat vaihtoehdot, putki 40 on Bosch, joka poistetaan.
Päätyssä on se hankaluus että millä sulkee sen kierron, pitäisi olla sarjanippa.
Avatar
IH 674

Viestit: 628
Liittynyt: 03.03.2014 20:34

Re: 585XL lisähydrauliikka

ViestiKirjoittaja Samppa » 15.03.2019 20:47

https://www.hydrauliikkapumppu.fi/tuote ... asattuna-1

Tuommosiakin on. Tuolla aattelin itse lisätä ulosottoja kunhan aika koittaa.
Samppa

Viestit: 97
Liittynyt: 01.10.2018 17:47
Paikkakunta: Pohjois-Karjala

Re: 585XL lisähydrauliikka

ViestiKirjoittaja mackaiveri » 20.03.2019 12:31

Sähköinen jakaja voisi olla yksi vaihtoehto, mutta ajattelin lisätä kaksi ulosottoa:
1. hydr kaltevuudensäädin (kiinteä)
2. 2-toiminen ulosotto lingon 1- luukulle tai hydr. työntövarsi. (lingon kanssa ei tarvii hydr.työntövartta)

Sähköinen menee hankalaksi jos pitää esim ulkokautta säätä kaltevuutta koneen kytkennässä.
Laitan 1-lisälohkon (kaltevuus)hallintavivun taakse ulkopuolelle ja hyttiin sisälle taakse.
2-lisälohkon hallintavivun tuon mekaanisesti olemassaolevan 2-toimisen alkuperäisen 2-vivun viereen 3. paikkaan "kuin olisi alkuperäinen" 3. lohko.

Alkuperäinen 1-lohko on 1 toiminen peräkärryn kipille.
Alkuperäinen 2-lohko on 2 toiminen lingon toiseen 2-luukkuun.


Anteeksi Samppa, lainasin sun kuvaa.

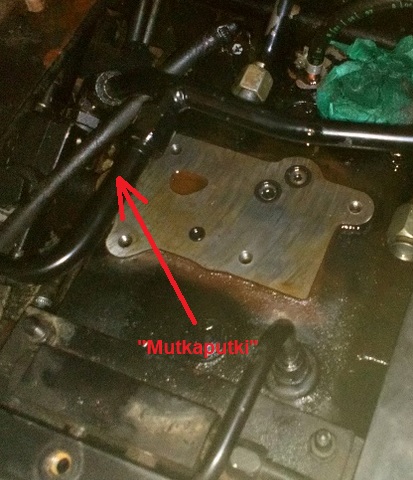

Onko tuo nyt se "mutkaputki"
mackaiveri

Viestit: 81
Liittynyt: 30.05.2016 21:26
Paikkakunta: Salo

Re: 585XL lisähydrauliikka

ViestiKirjoittaja Samppa » 20.03.2019 18:25

Juu juu. Tulloo sitte viimesenpiäle asennus. Kuvia suapi käyttee hyväkseen vapaasti. Sitä varten niitä tänne laitan. Laitahan sitte kuvia asennuksista. Noista kytkennöistä en kyllä tiiä.
Samppa

Viestit: 97
Liittynyt: 01.10.2018 17:47
Paikkakunta: Pohjois-Karjala

Re: 585XL lisähydrauliikka

ViestiKirjoittaja IH 674 » 20.03.2019 18:49

Yksi vaihtoehto on vaihtaa yksitoiminen kaksitoimiseksi ja laittaa yksi kaksitoiminen lisää, (kolme yhteensä)

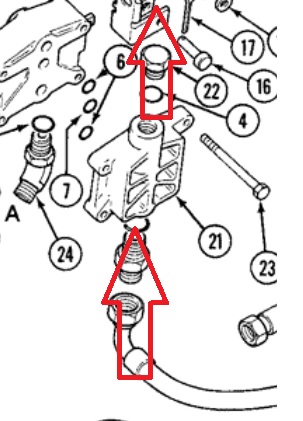

Putki on se mikä kuvassa on merkitty nuolella.
Avatar
IH 674

Viestit: 628
Liittynyt: 03.03.2014 20:34

Re: 585XL lisähydrauliikka

ViestiKirjoittaja mackaiveri » 20.03.2019 19:35

Tuo kolmen alkuperäisen käyttö tuli myös mieleen.
Yksitoimisen saa vissiin suht helposti kaksitoimiseksi, sorvaamalla karaa?
Mutta mistä tommosen 4-pulttisen lohkon löytää? Kolmepulttisia Kontakkeja löytyy n 100€ hinnalla,
mutta nelipulttinen on 300-500€ ebayssä. Onko se sitten se Bosch?
Näytäsi että IH 1086 käyttää myös nelipulttista lohkoa:


2 vipusen tarvikelohkon saa 150€urolla.
mackaiveri

Viestit: 81
Liittynyt: 30.05.2016 21:26
Paikkakunta: Salo

Re: 585XL lisähydrauliikka

ViestiKirjoittaja IH 674 » 20.03.2019 21:18

Oudon näköinen venttiili?? siinähän pitäisi olla BOSCH SB 23 minulla olevien papereiden mukaan.

Onkohan siinä putkituskin erilainen kuin kuvassa.
Onko se puna vai mustarunkonen kone.
Avatar
IH 674

Viestit: 628
Liittynyt: 03.03.2014 20:34
