IH 474 polttoainetankki

[MaksiW]

Tervehdys. Nyt joutunut taas päänahkaa raapimaan urakalla. Tankin pohjassa on nipat, joilla luulisi saavan molemmat tankin lohkot yhdysputkella tyhjenemään tasaisesti. Vaan tässäpä minun koneessa asia ei kuitenkaan näin ole. Aikaisempien omistajien toimesta oikean puolen tankin pohjasta on vedetty vapaa kirkas putki ohjaamolle ylös juuri siitä nipasta. Siitä näkee polttoainemäärän, ja ihan hyvä se onkin.

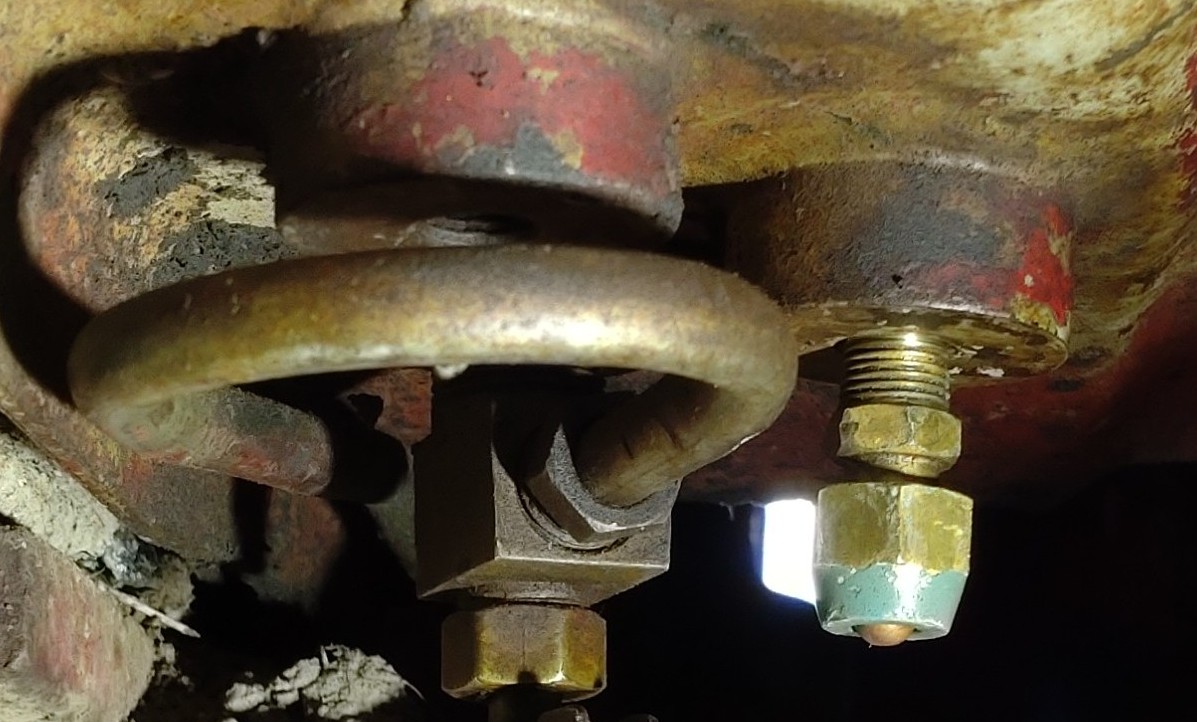

Tänään aukaisin sitten nippoja, jotta näkisi millaiset liittimet letkulle siihen väliin laittaisi. Vasemman lohkon nipan aukaisin, niin ei sieltä tullutkaan polttoainetta ulos. Taskulampulla sai sen verran kurkistettua, että siitä lähtee metallinen putki kohtisuoraan ylös tankin pohjalta. Siellä oli myös kaksi muuta putkea, toinen jonkinlainen korvausilma? täyttöaukon viereen pohjasta ja toisesta ei saanut oikein selvää minne menee. Oikean puolen lohkosta sai lorotettua polttoainetta ulos siitä nipasta..
Mikähän tuossa on idea? Olisi hienoa saada tankki tyhjenemään myös sieltä toiseltakin puolelta. Jää sinne se 10-20l polttoainetta "jumiin"..

[IH 674]

Alunperin oikealla on kaksi hanaa, toisesta menee putki suodattimelle, ja toisesta lähtee yhdysputki
Vasemmalle tulee paluuputki, joka päätyy täyttökorkin reijästä näkyvään putkeen,
reijästä näkyvä toinen putki on korvausilmaputki joka lähtee pohjasssa näkyvästä tyhjästä reijästä.
Alunperin vasemmalla on myös hana, johon tulee yhdysputki oikealta, eli se kirkasputki joka on nyt nostettu ylös.
Yhdysputken hanat voi korvata sopivilla nipoilla, putki on alunperin metallia.
Täyttöaukosta näkyvät putkien päät joskus tökitää täyttöpistoolin päällä pitimistää irti, ja ovat missäsattuu tankissa.

[MaksiW]

Tuo auttoikin hahmottamaan toimintaa. Eli paluuputki on yhdistetty hanaan, josta alunperin menee yhdysputki oikean puolen tankin lohkolle. ja paluuputken alkuperäinen tulo on tulpattu kokonaan.
Haluan kuitenkin säilyttää sen läpinäkyvän putken, vaikka pa- mittari on toimiva. Täytyy vaan löytää nyt oikeanlaisia nippoja, liittimiä yms.vaikkapa hydrauliikka myymälästä. En ole polttoainelinjoja koskaan muilla kuin letkuilla tehnyt, enkä niitäkään paljon, mutta tuohon ajattelin kuitenkin toteuttaa sen esim. kupariputkesta, mikäli se on riittävä siihen tarkoitukseen.

[Tessu]

Ihan käy LVI kupari ja helmiliititmet jos vaan koot ja jengat passa päikseen toisin osiin,kaikenhan voi tietty tehdä jos jollain on kaasupillit niin saa vaikka millaset käymään.
